Zestaw do wędzarni WĘDZAK 2.0 | Z Termoobiegiem

Opis

Wędzarnia elektryczna komplet oprzyrządowania

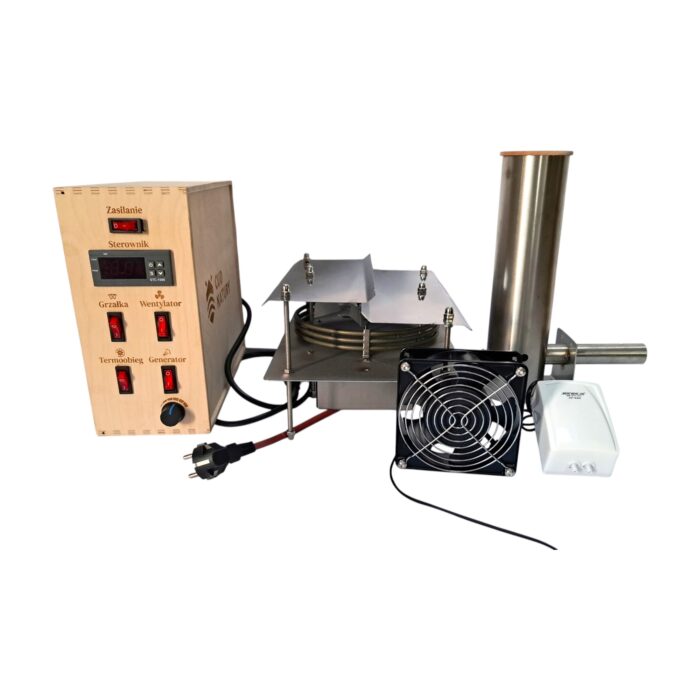

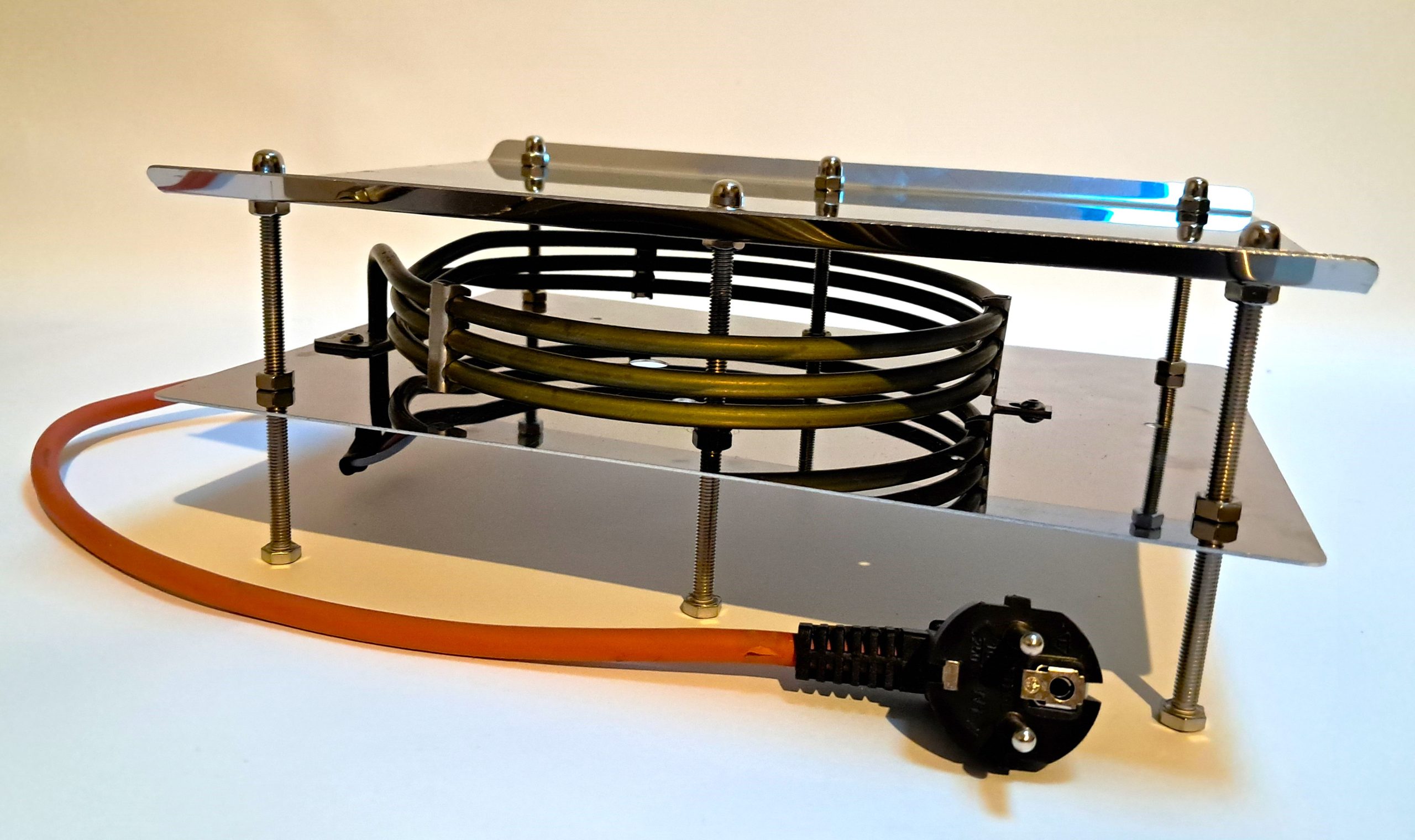

Skład zestawu : – sterownik wędzarni z czujnikiem – dymogenerator z pompką- wentylator do wędzarni- grzałka 2,7 kw z kablem wysokotemperaturowym o długości 0,6 metra oraz termoobieg !!!

(istnieje możliwość zamówienia dłuższego kabla 1,5 metrowego. Wtedy po zakupie prosimy o wpisanie tego w wiadomości do sprzedającego)

Funkcje

-regulacja temperatura przez sterowanie grzałką max 4000 w-sterowane przez przekaźnik

-regulacja wentylatorem do osuszania wędlin w komplecie

-sterowanie generatorem dymu w komplecie

-sterowanie termoobiegiem

Termostat GRZAŁKI-ustawienie temperatury wędzarni

Moduł posiada możliwość grzania oraz chłodzenia

• Grzanie – przekaźnik zostaje załączony gdy temperatura jest mniejsza od zadanej o wartość histerezy. W momencie gdy temperatura osiąga wartość zadaną przekaźnik zostaje wyłączony.
• Chłodzenie –przekaźnik zostaje załączony gdy temperatura wzrośnie powyżej ustawionej z uwzględnieniem histerezy. Wyłączenie przekaźnika nastąpi gdy temperatura spadnie do wartości zadanej.

Instrukcja

S – przycisk ustawień

przycisk zasilania – włączanie i wyłącznie

w górę – nastawienie, zwiększanie

w dół – nastawianie, zmniejszanie

Przytrzymanie przycisku zasilania, spowoduje włączenie/wyłączenie się urządzenia.

Przytrzymanie przycisku „S” przez około 3 sekundy uruchamia tryb ustawienia temperatury, na wyświetlaczu pojawia się „F1”, dioda SET będzie świecić.

F1 – wartość temperatury (domyślnie 10 st C)

F2 – wartość histerazy (domyślnie 0,5 st C)

F3 – opóźnienie sprężarki (domyślnie 3 minuty)

F4 – kalibracja temperatury (domyślnie 0 st C)

Aby zmienić zadaną wartość, należy trzymając przycisk „S” zmienić wartość nastawy za pomocą przycisku w górę lub w dół i zwolnić przycisk „S” po zakończeniu. Jeśli w czasie 10 sekund nie wykona się żadnej operacji, urządzenie automatycznie powróci do trybu normalnej pracy.

Chłodzenie rozpoczyna się gdy dioda „cool” świeci, gdy dioda miga sygnalizuje to opóźnienie sprężarki.

Grzanie rozpoczyna się gdy dioda „heat” świeci

Schemat elektryczny (instrukcja podłączenia) znajduje się na obudowie produktu

Sterownik wyposażony w włączniki każdego urządzenia:

Pierwszy włącznik główny zasilania

Drugi włącznik grzałki

Trzeci włącznik wentylatora osuszania

Czwarty włącznik termoobiegu

Piąty włącznik generatora dymu z regulacją

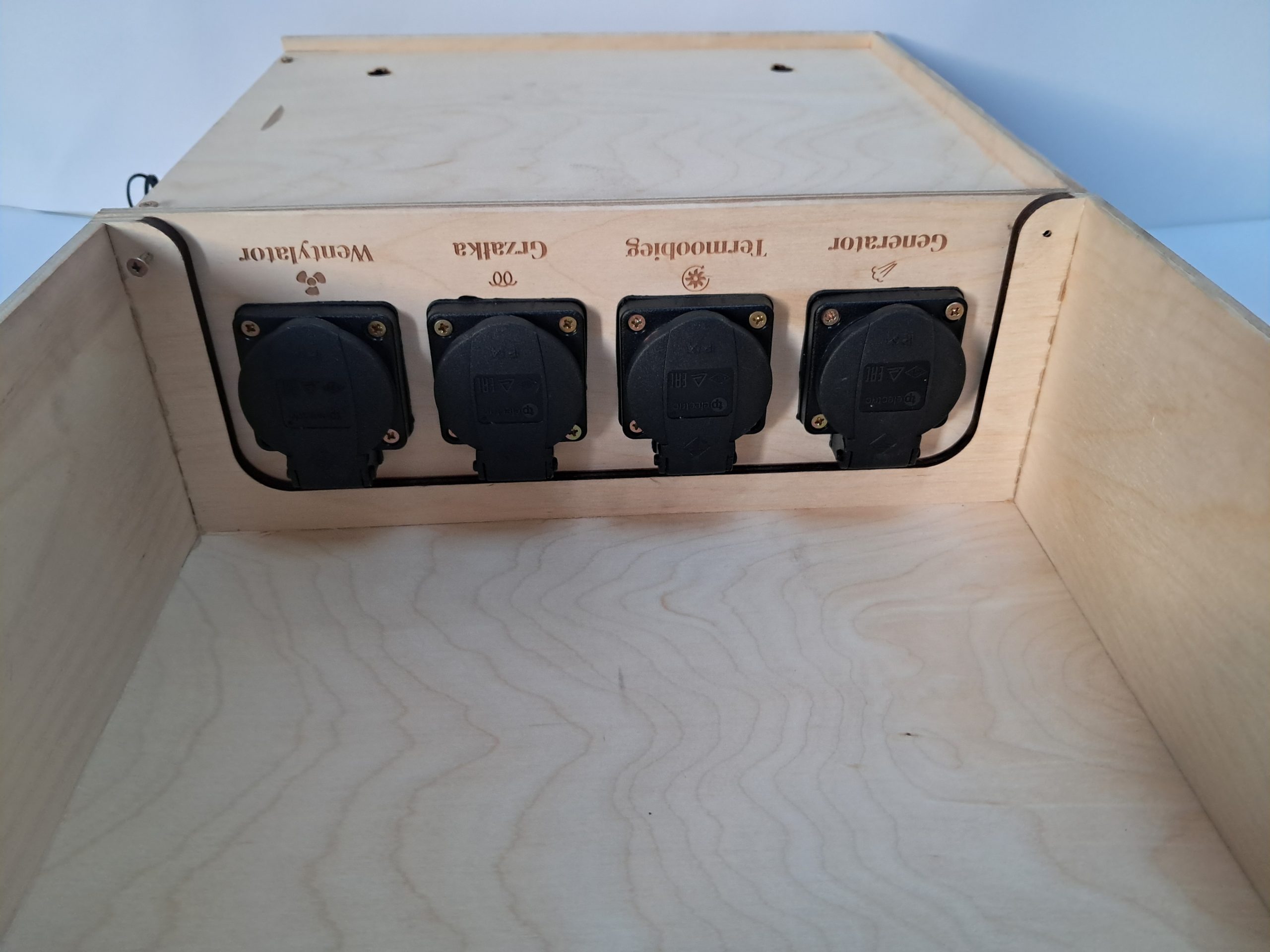

Pod spodem zainstalowano 4 wyjścia na urządzenia
